新闻动态

　　动态氧化诱导温度测定

　　GB/T19466所述的氧化诱导温度测定仅提供由所试材料来评价一定结构塑料混配物热稳定性的一种办法，但并非指在提供有关抗氧剂浓度的信息。不同的抗氧剂，氧化诱导温度可能不同。由于抗氧剂与配方中其他物质可能存在相互作用，即使抗氧剂的种类和浓度相同的材料氧化诱导温度也会有所差异。

　　稳定材料耐氧化分解的一种相对度量。在常压、氧气或空气气氛中，以规定的速率升温，通过量热法测定材料出现氧化放热的温度。

　　1.氧化诱导温度(动态OIT)实验原理

　　试样和参比物在氧气或空气气氛中以恒定的速率升温，直到在热分析曲线上显示出氧化反应。动态OIT就是氧化反应开始时的温度。氧化的起始点是由试样放热的突增来表明的，可通过差示扫描量热仪(DSC)观察。

　　2.仪器和材料

　　1差示扫描量热仪(DSC)

　　差示扫描量热仪(DSC)仪器的最高温度应至少能达到500℃。

　　2坩埚

　　最好使用铝坩埚，通过有关方面商定后，也可使用其他材质的坩埚。

　　3试样

　　试样表面平整，无斑点。

　　3.操作步骤

　　1.称重取10±1(mg)样品放入铝坩埚内，设定仪器参数温度设为300℃，升温速率10℃/min，恒温0min。

　　2.将坩埚放入仪器托盘上，通氧气120ml/min或空气，仪器运行，软件记录数据。

　　3.当样品氧化峰出现后停止加热，实验结束。

　　4.保存原始数据，进行数据分析。

　　5.实验完毕后，将仪器冷却至室温，如需继续下一个实验，应将仪器样品冷却至50℃以下。

　　6.每个样品的实验次数可由有关方面商定。建议重复测试3次。报告其算术平均值。

　　4.结果表示

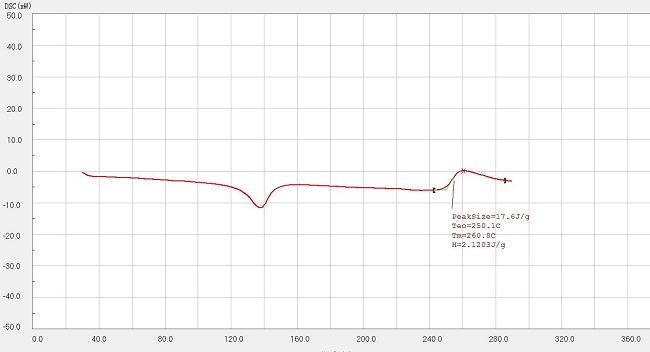

　　注：

　　纵坐标：DSC(mw)

　　横坐标：温度(℃)

　　动态氧化温度：250.1℃
