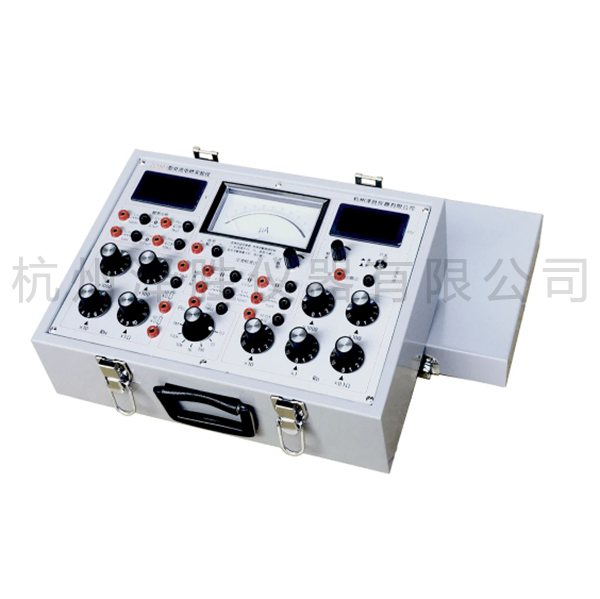

  ZC1503型交流电桥实验仪

  本仪器通过自由连接搭配,能组成任意一种能平衡的交流电桥,通过学习和验证交流电桥的测量原理,设计实用的交流电桥来测量未知元件。

  主要实验内容:

  1、学习和掌握交流电桥的平衡条件和测量原理;验证交流电桥的平衡条件;

  2、测量电容及其介质损耗;自感及其线圈品质因数和互感等电参数。

  3、设计各种实际测量用的交流电桥。

  主要技术参数:

  1、内置功率信号源:频率1kHz±10Hz,输出电压幅度:1.5Vrms;

  2、内置数显交流电压表:交流电压测量范围:0~2V,三位半数显;

  3、内置四位LED数显频率计,测量范围:20Hz~10kHz,测量误差:0.2%;

  4、内置交流指零仪:带过载保护,不打表头;灵敏度≤1×10-8A/格,连续可调;

  5、内置桥臂电阻:

  Ra:由1、10、100、1k、10k、100k、1MΩ七个交流电阻组成,精度0.2%

  Rb:由一个10×(1000+100+10+1+0.1)Ω交流电阻箱组成,精度0.2%

  Rn:由一个10K+10×(1000+100+10+1)Ω交流电阻箱组成,精度0.2%

  6、内置标准电容Cn、标准电感Ln;

  标准电容:0.001μF、0.01μF、0.1μF,精度1%;

  标准电感:1mH、10mH、100mH,精度1.5%;

  6、 含不同数值和性能的被测电阻Rx、被测电容Cx、被测电感Lx。

  ZC1505型RLC交流电路综合实验仪(RLC谐振电桥综合实验仪)

  仪器综合了ZC1502、ZC1503两套设备的功能,既能做RLC电路的稳态、暂态响应实验,又能做交流电桥实验,是一款性价比非常高的实验仪器。

  本实验仪需用户另配双踪示波器,其他不同参数可定制。
