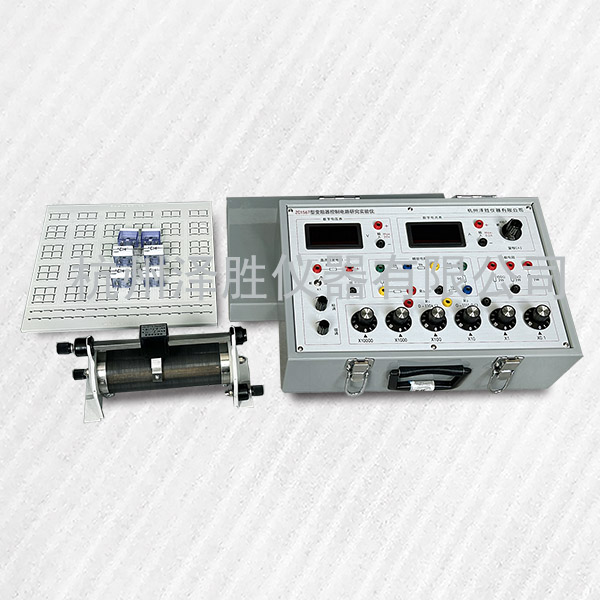

ZC1567型变阻器控制电路研究实验仪

规格、参数

1、可调稳压电源：0～19.999V 连续可调，带短路保护，四位半数显；

2、电压表 0-1.9999V 和 0-19.999V 两档，四位半数显；

3、电流表 0-1.9999mA、0-19.999mA 和 2000.0mA 三档，四位半数显；

4、滑线变阻器 240Ω、1A；

5、待测电阻模块 24Ω/2W、240Ω/2W、480Ω/2W 和 2400Ω/2W，透明元件盒设计，插脚间距 19mm；

6、通用电学插板 1 块，尺寸 297×300 mm，孔径：Φ4mm，跨接间距：19mm、50mm 和 100mm 等，连接孔接触电阻小于 5mΩ，最大电流 10A，分布电容 1.5pF；

7、电阻箱 0～99999.9Ω，准确度 0.1%；另配一只数字电阻箱，阻值可调范围 0～

11111Ω，+∞，分辨率 1Ω，最大使用允许功率 0.25W，可手动调节并显示电阻的大小，具有零电阻和开路快速切换输出功能；配置 RS485 通讯接口。
